| 金型製作の工程 |
| |
|
|
前項で述べた型設計で、図面化された、または、ＣＡＤで図面化されたもの。 |
|
 |
|
|
図面により、必要な材料、部品を手配する。型部品は、市販品も多い。 |
|
|
|
|
図面により、機械加工を実施する。ＮＣや、放電加工するものが多い。 |
|
|
|
|
手仕上げの必要部分や組立ては、人による所が多い。焼入れなど、必要な焼戻しも人による所が多い |
|
|
|
|
試し打ちと言われる事を行い不具合を調整する。 |
|
|
|
|
型試作を終えると寸法検収をして完成となる。 |
|
| |
| NC（Numerical Control）マシンでのゴム型製作 |
| ＣＡＤ(Computer Aided Design(Drawing))で書いた図面や、図面の基準からの寸法をインプットして、加工します。正確にコンュータが切削・研削を行います。ＣＡＭ(Manufacturing)は、コンピュータを使った加工、ＮＣマシニングセンタなど |
 |
 |
 |
|
| |
|
放電加工による金型の加工

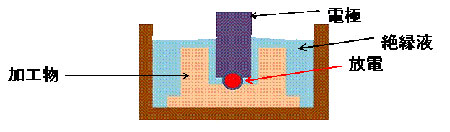

電極と加工物に＋と－の電圧を短い時間で、絶縁液の中で掛けて、電極と同じ形状に加工物を溶かす方法です。電極の作り方と電圧、時間の条件により、精度の高い加工が出来ます。型彫り放電加工と言います。電極にワイヤーを使う、ワイヤー放電加工の２種類があります。
|
|
 |
| |
|
