    図面ってどう見るの

    図面の見かたの基本は、JIS(日本工業規格 Japan Industrial Standard)である。今回は特に「JIS B 0001(機械製図)」により説明いたします。
    図面は、
    正確さ
    簡潔さ
    平易さ

    の3つが要求されます。
    よって、図面を書く方も、その3つを意識します。

    1:JIS製図について

    用紙の大きさが決められています。
    A4からA0です、他の大きさも、A版になり横書きです。(A4は縦書き可)

    図面の投影法は一般的には三角法です。
    図面には表題を付けます。
    誰が、いつ、製図したか記入してあります。又、表題欄には、材料記号や、表面処理が記入されていますので、よく見て間違え無いようにしましょう。


    2:図面の様式と表題
    図面の様式

    A0とA1は4周を20mm空けて枠線を記入し、A2からA4は10mm空けて枠線を書くと決められています。

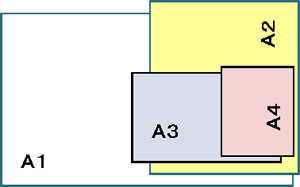

    用紙の寸法
    呼び 短辺×長辺
    A0 841 × 1189
    A1 597 × 841
    A2 420 × 594
    A3 297 × 420
    A4 210 × 297

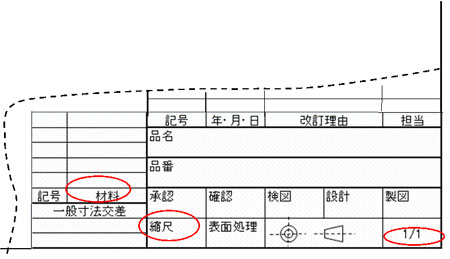

    図面の表題
    表題の例を示します。
    材料記号(例)SS400、材質+規格名+種類
    S45C、FC200、SCP、SHP、AL、A1100(純アルミ)


    3:図面の表し方

    三角法と一角法がありますが、一般的には三角法を使います。

    三角法
    矢印から見た図を見た側へ記入する方法
    一角法
    矢印から見た図を、投影して投影側に記入する方法

    文字の大きさ
     漢字は、3.5㎜、5㎜、7㎜、10㎜、
     カナは、2.5㎜、 3.5㎜、5㎜、7㎜、10㎜
     数字は、2.5㎜、 3.5㎜、5㎜、7㎜、10㎜
    尺度(JISの推奨)
     倍尺は、2:1、5:1、10:1、20:1、50:1
     現尺は、1:1
     縮尺は、1:2、1:5、1:10、1:20、1:50
         1:100、1:200、1:500、1:1000
         1:2000、1:5000、1:10000
